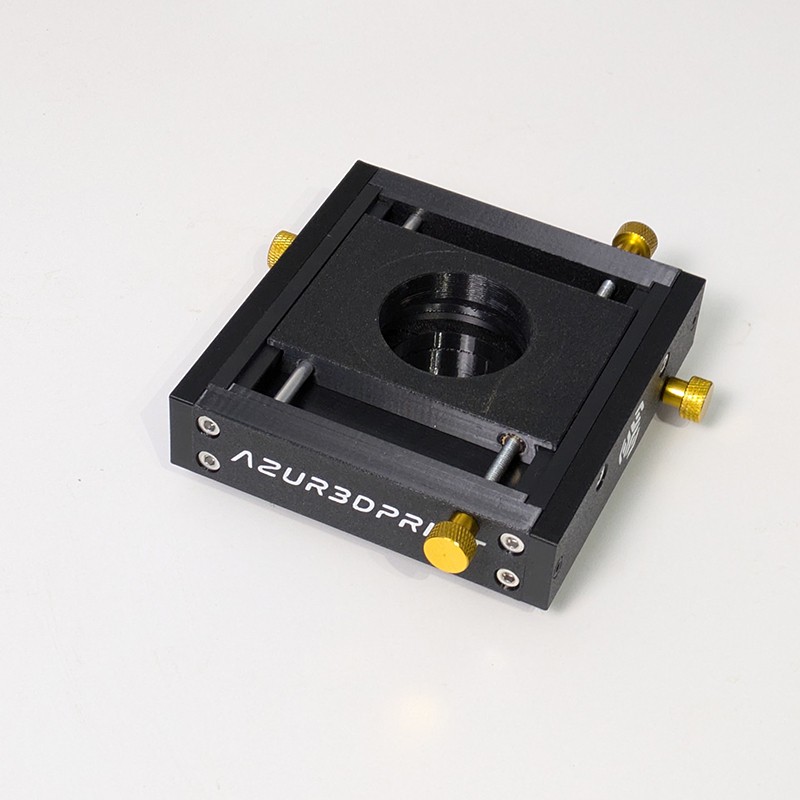

Platine de Centrage Orthogonal X-Y (Planétaire & SCT)
search
  • Platine de Centrage Orthogonal X-Y (Planétaire & SCT)
  • Platine de Centrage Orthogonal X-Y (Planétaire & SCT)
  • Platine de Centrage Orthogonal X-Y (Planétaire & SCT)

Platine de Centrage Orthogonal X-Y (Planétaire & SCT)

79,00 €
TTC

L'arme absolue pour dompter le Sweet Spot de vos filtres H-alpha et optimiser le cadrage à haute résolution.

  • ☀️ Chasse au "Sweet Spot" Solaire : Translatez votre capteur pour trouver la zone d'homogénéité maximale de votre étalon (HelioStar, DayStar Quark).
  • ⚡ Tirage Ultra-Bas (30,5 mm) : Épaisseur mécanique réduite en configuration Mâle/Femelle, idéale pour conserver la mise au point derrière un renvoi coudé.
  • ⚙️ Filetages Alu Inusables : Bagues M42 de 5 mm de filetage en aluminium de haute précision, collées à la bi-composant dans un châssis en PETG noir.
  • 🎯 Cadrage Planétaire & SCT : Centrage micrométrique au pixel près dans les micro-ROI et correction du mirror shift sans toucher à votre collimation.
⚠️ SÉLECTION DES FILETAGES M42 : Choisissez votre option dans le menu déroulant.
Choix de la configuration : Option C : Entrée M42 Mâle / Sortie M42 Femelle
Quantité
Impression en cours

Platine de Centrage Orthogonal X-Y (Spéciale Sweet Spot H-Alpha)

Filetages Aluminium intégrés, Tirage ultra-court de 30,5 mm et alignement de capteur

Que ce soit en imagerie solaire ou en planétaire haute résolution, l'alignement mécanique parfait entre le capteur et l'axe optique optimal est un défi permanent. Notre **platine de centrage orthogonal X-Y hybride** offre une réponse mécanique extrêmement précise, robuste et abordable pour surmonter les limitations physiques de vos instruments.

☀️ Révolution imagerie solaire : Domptez l'uniformité du filtre H-Alpha

Les étalons et filtres solaires étroits (notamment sur le Sky-Watcher HelioStar, les filtres DayStar Quark H-alpha ou les systèmes Lunt) souffrent intrinsèquement d'un manque d'homogénéité sur l'ensemble du champ. Le contraste optimal — le fameux "Sweet Spot" — est une zone très restreinte qui n'est malheureusement presque jamais alignée avec le centre mécanique de votre caméra.

La solution : Au lieu de décentrer votre monture (ce qui sort la cible du cadre) ou d'incliner le train optique (ce qui introduit du flou et du tilt), la platine X-Y vous permet de translater le capteur micrométriquement pour aller "chercher" la zone d'homogénéité maximale de l'hélioscope ou du Quark. Vous révélez instantanément le plein contraste de la chromosphère et capturez des protubérances et filaments solaires d'un piqué exceptionnel.

🌟 Les autres applications validées par les astrophotographes

1. Centrage fin sans backlash dans un micro-ROI

À grande focale résultante (Barlow, Schmidt-Cassegrain), positionner une planète pile au centre d’un capteur à petit champ est un calvaire à la raquette de commande. Notre platine vous permet de peaufiner manuellement et en douceur le cadrage X/Y直接 au niveau de la caméra, facilitant l'utilisation des modes ROI (Region of Interest) de vos logiciels de capture pour maximiser vos FPS.

2. Correction mécanique du Mirror Shift (SCT)

Au passage du méridien ou lors du suivi, le miroir primaire des Schmidt-Cassegrain (C8, C9, C11, C14...) bascule inévitablement sous son poids (mirror shift), décalant la zone de collimation parfaite. La platine X-Y vous permet de translater mécaniquement le capteur pour le replacer dans l'axe optique optimal en quelques secondes, sans toucher à la collimation.

Conception mécanique Hybride-Métal inusable

Pour supporter sereinement le poids de vos trains d'imagerie les plus complexes sans aucune flexion, nous avons éliminé les filetages plastiques :

• Inserts Aluminium collés à la bi-composant : Des bagues filetées M42 de haute précision d'une hauteur de pas de vis de 5 mm sont ancrées chimiquement dans le châssis en PETG technique haute densité. Vous bénéficiez d'un filetage métallique indestructible face aux montages et démontages répétés.
• Backfocus ultra-bas de 30,5 mm : Cette intégration hybride nous permet d'obtenir une épaisseur mécanique extrêmement réduite de 30,5 mm en version Mâle/Femelle. C'est l'assurance de pouvoir intercaler la platine derrière votre renvoi coudé ou votre hélioscope (comme l'HelioStar de Sky-Watcher) tout en conservant une marge confortable pour faire la mise au point.

💡 Le Conseil de l'astronome : "Les possesseurs de filtres solaires H-alpha cherchent souvent des heures d'où vient leur manque d'uniformité d'image. Une fois le capteur décalé de quelques millimètres grâce aux axes micrométriques de cette platine pour intercepter le pic de transmission du filtre, la différence de contraste est tout simplement spectaculaire. À vide, de légères tolérances mécaniques existent, mais l'astuce réside dans le fait que la gravité rattrape naturellement ce jeu dès que la platine est chargée par le poids de votre caméra ou de votre train optique."

— Vincent, Fondateur d'Azur3dprint

Caractéristiques Techniques & Matériaux

  • Corps de la platine : Imprimé en PETG technique haute densité, noir mat pour une absorption maximale de la lumière parasite.
  • Raccordements optiques : Inserts filetés M42 (hauteur de filetage de 5 mm) en aluminium, intégrés et collés à demeure.
  • Épaisseur mécanique (M/F) : 30,5 mm.
  • Guidage mécanique : Tige filetée en acier inoxydable au pas micrométrique de 0.7 mm, et tige lisse en aluminium pour un guidage linéaire parfait.
  • Modulable : Disponible au choix en configurations Mâle/Femelle, Mâle/Mâle ou Femelle/Femelle.
  • Fabrication : Conçue, assemblée et contrôlée avec soin dans mon atelier à Cannes.
AT-001

Fiche technique

Type de filament
Petg
Couleur
Noir
